數據中心供配電系統的 “隱性風險” 往往在負載峰值時集中爆發：某電商機房在流量峰值時，因配電柜母排接觸不良導致局部過熱跳閘，中斷服務 2 小時；某金融數據中心市電切換瞬間，UPS 輸出電壓波動達 15%，觸發核心數據庫宕機 —— 這些問題的根源，在于測試僅驗證了設備靜態參數，未模擬真實業務場景下的動態壓力。真正的供配電系統測試，需以 “負載需求” 為核心，驗證從能源輸入到 IT 設備供電的全鏈路可靠能力。

一、測試核心目標：突破 “單點達標” 的認知局限

供配電系統終極目標是保障 IT 設備在全業務周期內的電力供應穩定，需聚焦三個維度的深度驗證：

1、鏈路穩定性

單點設備合格不代表全鏈路可靠。聯想北京馬駒橋數據中心測試中，UPS 單機輸出電壓偏差≤1%，但接入配電鏈路后，因電纜壓降疊加，機柜端電壓偏差達 3.5%，經查是電纜截面選型不足（設計 35mm² 實際用 25mm²）。測試需驗證在 100% 負載下，從低壓柜到機柜 PDU 的全鏈路電壓損失≤5%，且各節點頻率偏差≤±0.5Hz。

2、切換可靠性

冗余切換失效可能引發連鎖停機。華勝天成數據中心測試模擬 “市電中斷” 場景，發現 UPS 與柴油發電機切換時間達 12 秒（設計值≤10 秒），導致部分服務器因斷電重啟。測試需覆蓋 “市電 - UPS”“UPS - 柴發”“柴發 - 市電” 全模式切換，驗證切換時間（在線式 UPS 應≤0ms，柴發切換≤15 秒）、切換過程中電壓波動≤±10%。

3、負載適配性

供電能力需與 IT 負載特性準確匹配。某云計算中心測試發現，GPU 服務器啟動時的沖擊電流達額定值 3 倍，導致配電開關誤動作，通過調整開關脫扣曲線（延遲 0.1 秒）解決問題。測試需驗證系統對非線性負載、沖擊性負載的承載能力，確保在 50%-120% 設計負載范圍內，各設備無過載保護誤觸發。

二、關鍵測試維度：從能源輸入到 IT 設備的全鏈路驗證

供配電系統測試需覆蓋 “能源接入 - 轉換 - 分配 - 終端” 全流程，每個環節的測試邏輯都需與負載特性深度綁定：

1、能源接入系統測試

核心項：

雙路市電切換（自動 / 手動）驗證，切換時間≤0.5 秒，相位差≤5°；

柴油發電機帶載測試（50%/80%/100% 負載下運行 1 小時，頻率穩定在 50±0.5Hz）；

市電與柴發的聯鎖保護（防止反送電，測試 3 次聯鎖動作均需可靠）。

實戰案例：山西大同數據中心測試中，發現柴油發電機在低溫（-15℃）環境下啟動成功率僅 60%，通過加裝預熱裝置，成功率提升至 100%，避免冬季應急供電失效。

2、電力轉換系統測試

核心項：

UPS 并機均流度（負載 50%-100% 時，各模塊電流偏差≤5%）；

UPS 電池組放電測試（100% 負載下，后備時間≥設計值的 90%）；

變壓器負載損耗（額定負載下，損耗值≤設計值的 110%）。

實戰案例：中原大數據中心測試 UPS 電池組時，發現 3 組電池容量衰減超 20%，提前更換避免市電中斷時供電不足，保障核心業務持續運行。

3、配電分配系統測試

核心項：

配電柜母排溫升（100% 負載下，溫升≤60K，符合 GB 7251.1 標準）；

回路保護協調性（上級開關與下級開關的動作時間差≥0.3 秒，避免越級跳閘）；

接地系統（接地電阻≤1Ω，跨步電壓≤70V，零地電壓≤2V）。

實戰案例：奧飛迅云酒仙橋數據中心測試發現，某機柜 PDU 接地松動導致零地電壓達 5V，通過重新緊固接地端子，電壓降至 1.2V，消除服務器通訊干擾隱患。

三、測試流程設計：以 “負載場景” 為核心的定制方案

供配電系統測試需拒絕 “標準化模板”，應根據負載類型（如普通服務器 / GPU 集群）、機房等級（A 級 / B 級）設計差異化方案：

階段一：準備期（負載建模與風險預判）

繪制 “負載 - 配電” 匹配圖譜：統計各機柜功率（如核心數據庫柜 15kW、普通應用柜 5kW），標注沖擊性負載（如空調壓縮機、大型存儲）位置；

制定量化判定標準：例如 “A 級機房柴發切換時間≤10 秒，B 級機房≤15 秒”；

工具適配：選用電能質量分析儀（采樣率≥10kHz）、溫升測試儀（精度 ±1℃）、繼電保護測試儀（輸出電流 0-1000A）。

階段二：執行期（動態場景全覆蓋）

基礎測試：

靜態負載：在 50%/80%/100% 設計負載下，連續運行 24 小時，記錄各節點電壓、電流、溫升數據；

絕緣測試：各回路絕緣電阻≥1MΩ，直流耐壓測試 1000V/1 分鐘無擊穿。

進階測試：

動態負載：模擬 “早高峰負載驟升（30%→100%）”“夜間負載驟降（100%→30%）”，驗證電壓恢復時間≤1 秒；

故障鏈模擬：依次觸發 “市電失電→UPS 切換→柴發啟動→柴發停機→市電恢復”，記錄各節點響應時間與參數變化；

諧波測試：IT 負載產生的總諧波畸變率（THD）≤5%，避免影響 UPS、變壓器效率。

階段三：整改期（從現象到根源的閉環優化）

金陽大廈公司維保項目測試中，發現配電柜開關頻繁跳閘的表面原因是過載，深層則是負載分配不均（某回路負載達 80%，相鄰回路僅 30%）。通過調整負載分配 + 更換大容量開關，跳閘問題得到解決，同時降低回路溫升 10K。整改需遵循 “現象記錄→根因分析→方案實施→復測驗證” 流程，避免僅更換設備未解決本質問題。

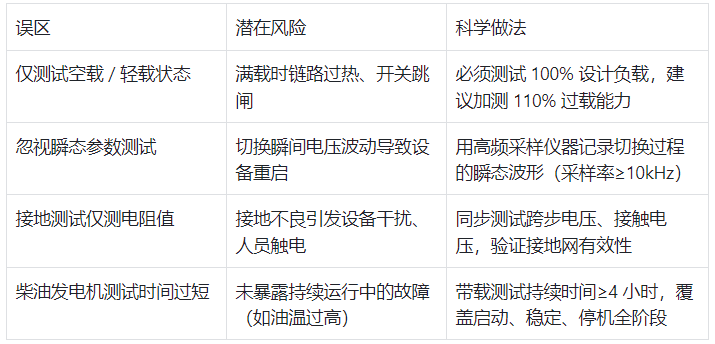

四、常見測試誤區與規避策略

五、測試報告的 “實戰價值” 體現

供配電測試報告應成為運維決策的核心依據，需包含：

可視化數據：全鏈路電壓損失分布圖、UPS 并機電流均衡曲線、負載分配熱力圖；

問題閉環表：如 “某回路溫升 70K→電纜截面不足→更換 35mm² 電纜→復測溫升 45K”；

運維建議：明確 UPS 電池充放電周期（每半年 1 次）、柴發保養頻率（每月啟動 1 次）、負載調整閾值（單回路負載≤70%）等可執行條款。

數據中心供配電系統的測試驗證，本質是在 “電力供應” 與 “負載需求” 之間建立動態平衡。通過全鏈路、多場景的深度測試，既能避免因供電異常導致的業務中斷，又能為長期電力規劃提供準確依據 —— 這正是測試從 “合規要求” 轉化為 “業務保障” 的核心價值。
